6A 小封装直流有刷马达驱动 | TMI8270，助力全自动智能锁：推门即入，省力首选！

产品知识 2024-04-04 20:24:39 作者：和记AG电子 阅读量：171
分享：
科技改变生活，智能门锁已经走进千万家庭，智能门锁在生活中给和记AG带来了极大的便利和丰富的体验，而这些便利功能的实现，均离不开芯片的支撑。



▲应用场景图


和记AG新推出TMI8270，是一款集成过流保护功能的单通道全桥驱动芯片，驱动能力强，持续电流能力可达6A，峰值电流可达12A，保护功能齐全，相较于传统的DIP封装做到体积的完美压缩，助力全自动智能锁：推门即入，省力首选！

产品优势
控制简单：2路PWM接口直接连接控制器电路，简化智能门锁的控制通道，使得控制操作更加简单清晰；
超低功耗：通过内部设计优化处理，关断电流（VCC=12V, IN1/IN2=5V no load）=0.6mA,睡眠电流（VCC=24V, IN1=IN2=0V, no load）<1uA，在智能门锁不工作时更加省电。
强大性能：底部焊盘的加入使得散热性能比以往传统的SOP封装更加出色；引脚对称使得芯片布局更加合理，提高了左、右半桥性能的一致性；持续电流能力正转可达6.2A，反转可达5.8A，峰值电流可达12A。

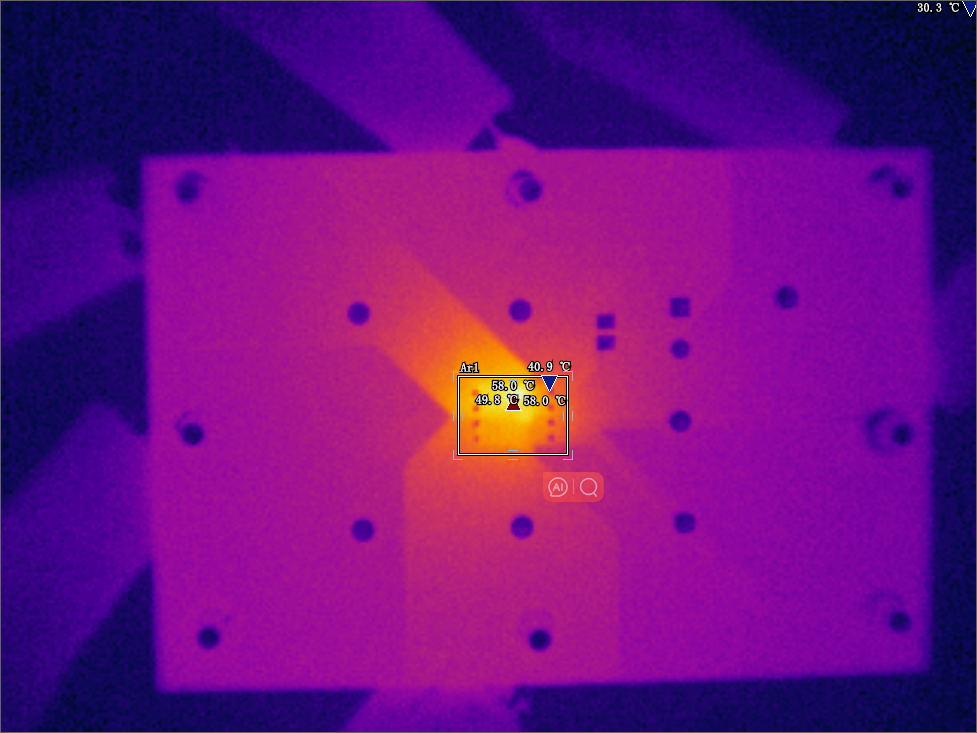

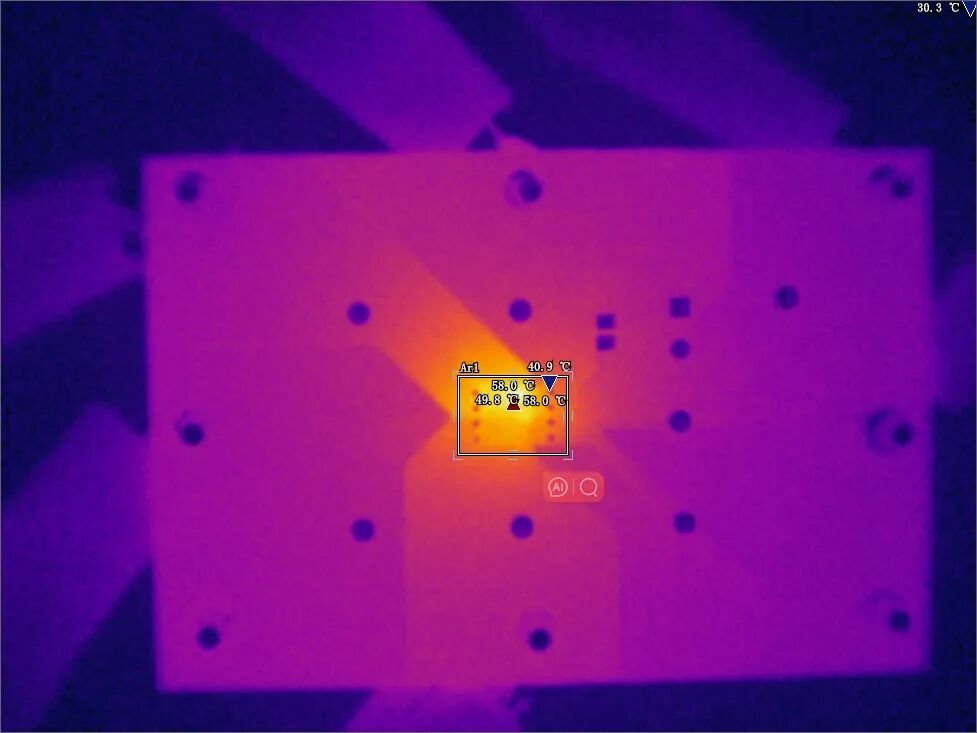

▲带载3A芯片内部温度
多重保护：TMI8270内部集成OCP、OTP、UVLO多种保护功能，在应用中不易失效更加可靠，且电路简单进一步降低故障率，提高系统可靠性。

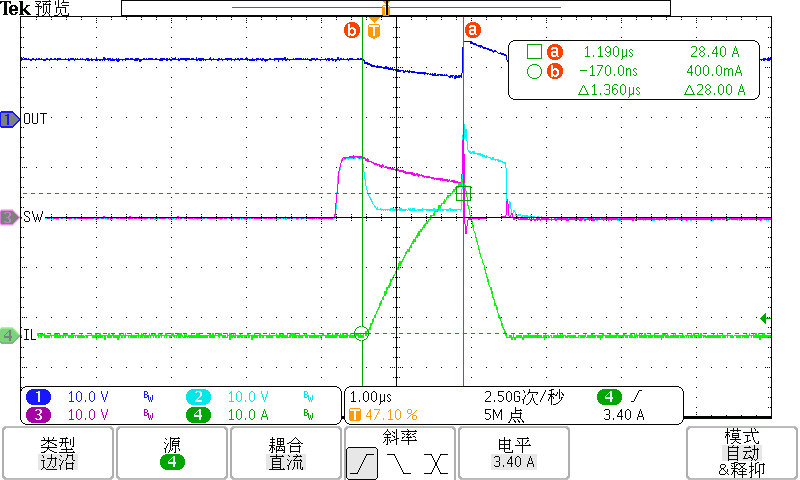

▲短路波形

产品特点



· 超低RDS(ON)电阻
· 最大输出持续电流6.0A
· 工作电压范围：3.0V-18V
· 具有紧急停止功能
· 具有过热、欠压过流及短路保护功能
· 封装：PDFN5x6-8

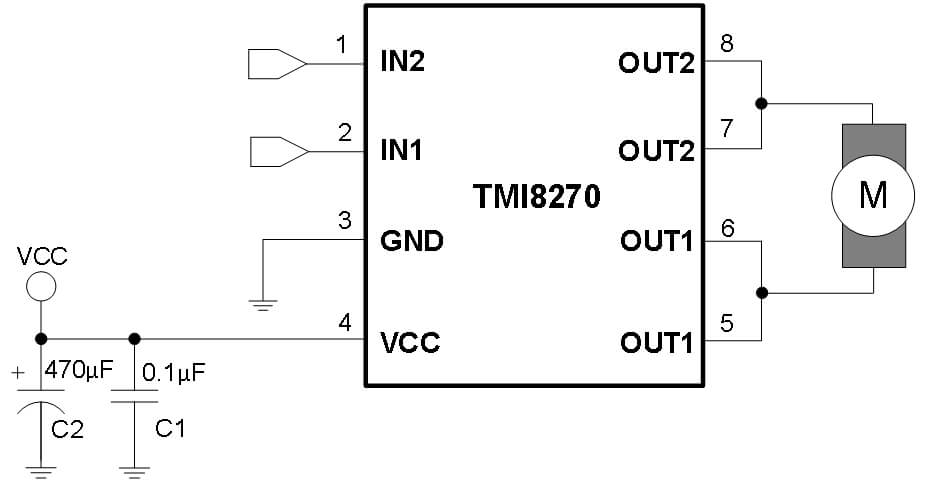

▲TMI8270原理图
随着科技的飞速发展，智能设备功能会越来越多样化，给人们生活带来不同的体验，未来用户需求也会日益增加，而大功率驱动产品是其中必不可少的部分，和记AG将持之以恒地做好底层芯片解决方案长足研究，为解决市场需求和行业发展助力。
