IPC（网络摄像头）是指具有监控摄像功能的产品，在智慧安防的产品图谱中，IPC是重要角色，不论是应用于智能家居生态中的家用云台，还是户外偏工业类的大型枪球机。而对于实现监控功能的IPC来说，画质是关键参数之一，除了镜头，光圈和图像传感器，补光灯也是影响画质的重要器件，IPC上通常应用红外灯和白光灯实现补光功能。

和记AGTMI5302是一款0.5%超高调光精度、99%最大占空比的30V 2A降压式LED驱动，支持0.5%-100%的宽亮度调光范围，具有高效率、高线性度、高精度、保护功能齐全的特点，采用新颖的斩波放大技术实现细腻丝滑的灯效满足高速视觉捕捉，特别是IPC应用；宽电压输入4-30V，单颗芯片可实现对于家端5V和行业应用12V两种适配器等不同电压输入范围的适配。同时也适用于面部识别LED驱动，舞台灯光LED驱动，12V/24V 直流照明，医用UV LED驱动等应用场景。

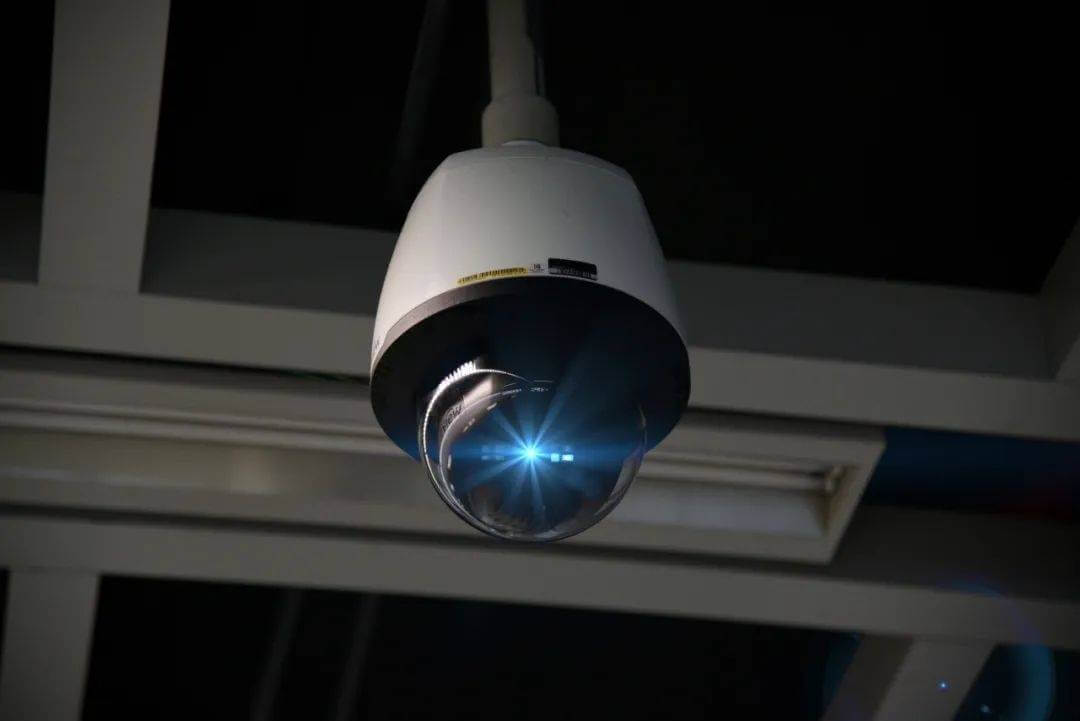

▲应用场景图

PWM调光方式，支持最低0.5%的调光精度

TMI5302内置PWM调光专供功能引脚DIM Pin，支持PWM调光信号输入，其PWM Duty范围可在0.5%-100% 调节。为实现高精度调光，芯片设计采用集成斩波技术抵消运算放大器的失调电压对输出影响，同时在反馈环路中将反馈电压进行放大预处理，实现了低占空比下的高调光精度。反馈基准电压为FB=100mV，基准电压满足±3mV的电压精度。在最小调光亮度条件下即反馈电压为1mV时其基准精度公差亦能控制在±0.2mV以内（Duty（Min）1mV±20%）。

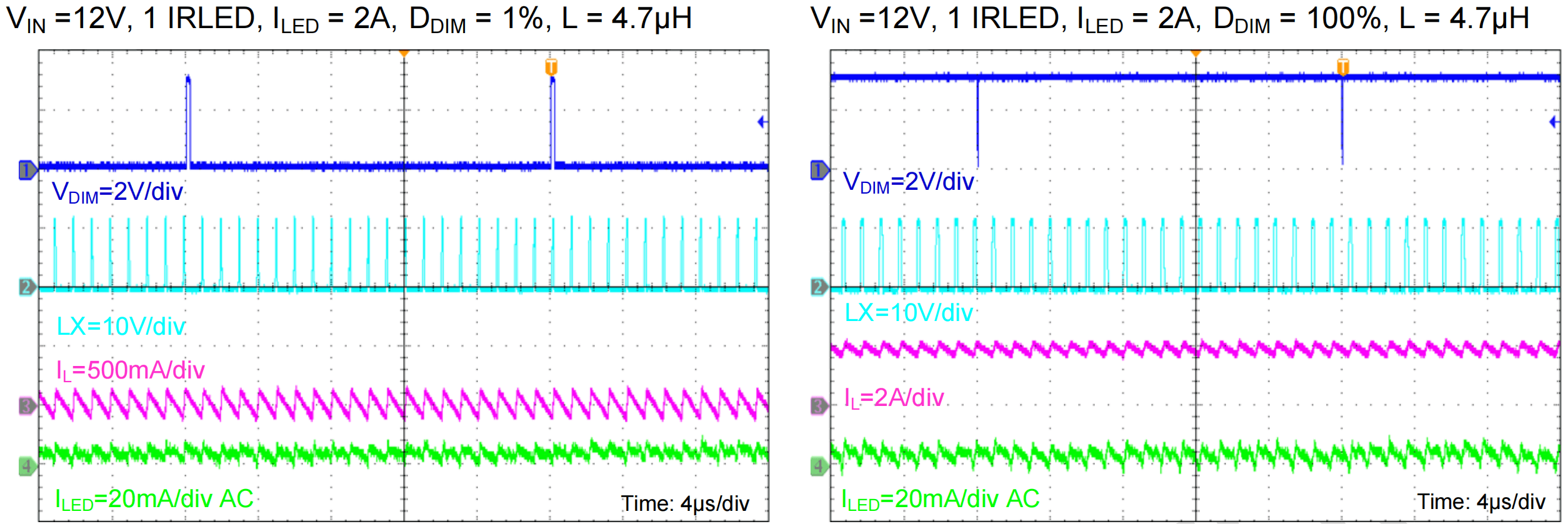

▲调光精度1%与100% 的工作波形图

LED电流完整调制范围内可实现全温线性化，提供更高质量的调光效果，优于市面同类产品（全温调光曲线如下图）。

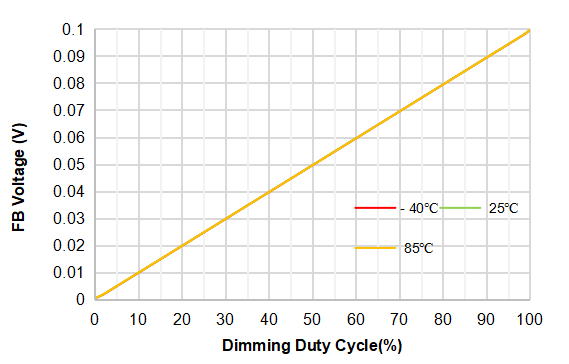

▲全温下的调光曲线

最大占空比支持99% ，特别针对IPC 3串WLED应用

在常用12V输入电源条件下，TMI5302输出支持1~7串IR LED或 1~3串 White LED 负载。为实现99%的占空比，芯片设计补偿斜率随占空比动态变化的斜坡补偿电路，实现最优补偿效果，消除传统方式大占空比对带载能力的影响。TMI5302支持4-30V的宽电压输入范围，片内集成ChargePump预稳压电源为模拟模块供电，降低芯片最低工作电压，满足输入电压低至4V下的正常工作。实现了单颗芯片对于家端5V和行业应用12V两种适配器等不同电压输入范围的匹配。并能实现较高的转换效率，如12V输入，三串 White LED应用时，转换效率高达97%。另外芯片具有较低的工作电流低至0.4mA，能够实现较小待机损耗；

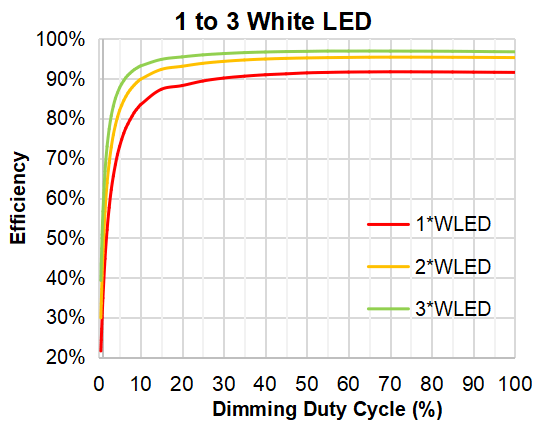

▲1～3*LED灯珠的效率曲线

在12V输入单串WLED，1A LED驱动电流条件下，芯片温升25℃。发热小，效率高，能有效降低系统整体温度。

芯片引脚耐压均高达30V以上，并具有多重LED故障保护功能

TMI5302可支持4V-30V宽输入电压工作范围，信号输入信号DIM、FB管脚耐压均大于35V，避免采用低耐压设计的方案在实际应用中恶劣环境下可能引入的风险或损坏问题，能够有效提升整机设计的可靠性，特别是与户外场景或开阔地带等相关场景下使用的监控设施。且在正常工作电压范围内没有异常漏电流，无多余损耗电流，可以为客户提供可靠、高效的LED调光驱动方案。

同时，TMI5302具有全面完善的保护功能，包括 LED 开路保护和短路保护、检测电阻开路保护和短路保护以及过热保护，可靠性更具优势。

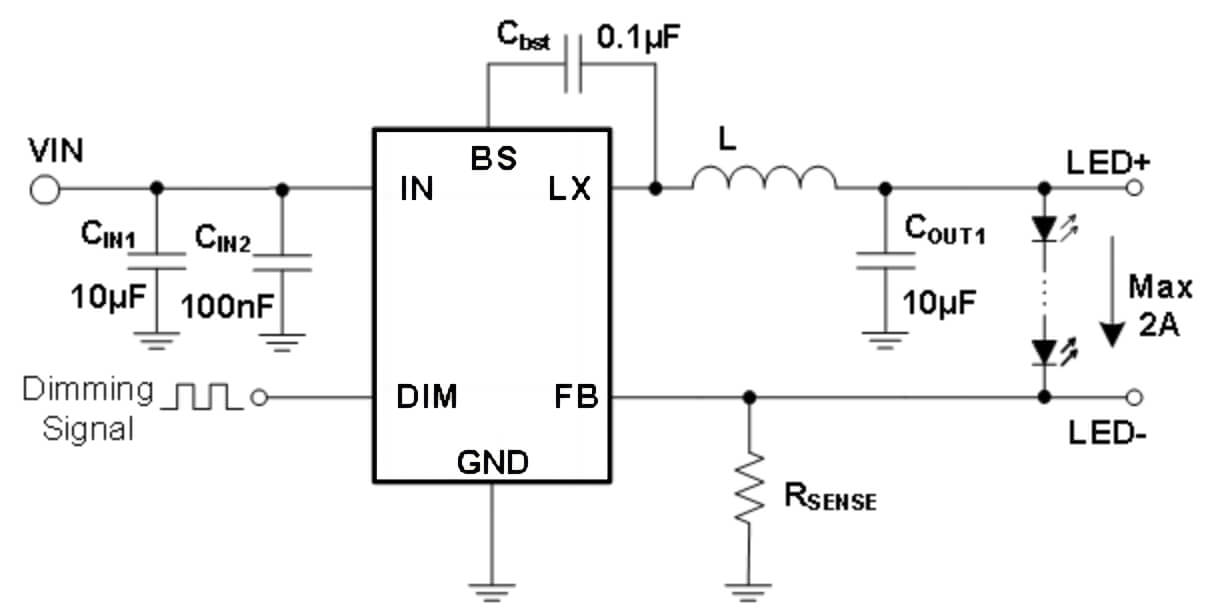

▲应用原理图

调光过程电流平滑过渡 避免调光闪烁

TMI5302可实现LED调光过程中的电流平滑切换，当PWM DIM脉宽快速变化时，LED 电流变化平滑，可有效避免调光过程中LED异常熄灭或闪烁，实现线性调光效果。

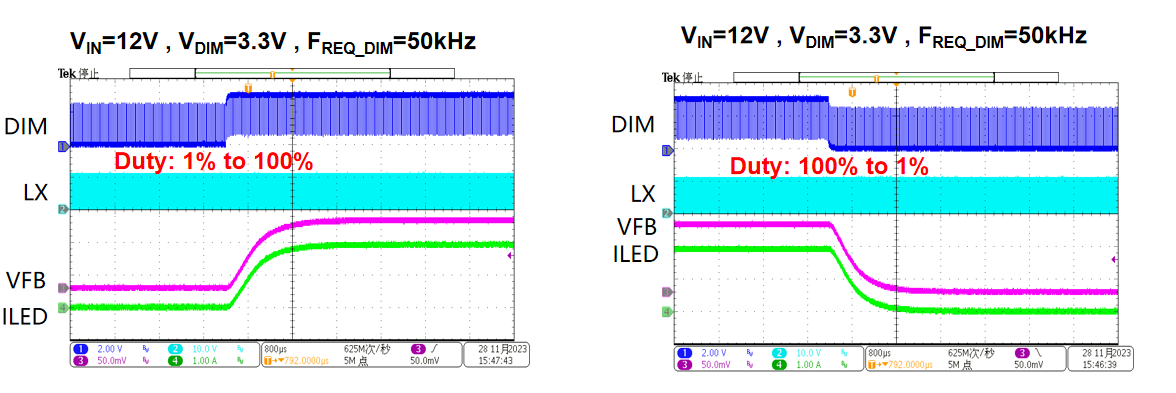

▲实测LED 电流变化波形

产品特点

·宽电压输入范围：4V~30V

·LED支持2A持续输出电流能力。

·芯片固定开关频率：1MHz。

·100mV超低FB电压，精度满足: ±3mV。

·PWM DIM调光范围支持0.5%-100% Duty。

·DIM在1% duty时，基准电压1mV可达到±0.2mV精度。

·支持最大输出电压范围 99% duty=Vled/Vin。

·所有PinOut引脚的耐压皆支持高压30V。

·内置多种故障保护功能：

--LED开路保护、

--LED短路保护、

--LED+和GND短路保护、

--采样电阻开路保护、

--采样电阻短路保护、

--过温保护。

·SOT23-6封装。

更宽的调光范围以及高线性度的调光性能，能够满足IPC在各种亮度环境下的补光需求，实现每时每刻清晰监控。和记AG致力于耕耘安防市场，有着针对安防行业的完整解决方案，且在密切关注行业动向，加大研发投入，为行业创新赋能。
