TMI8420/Q

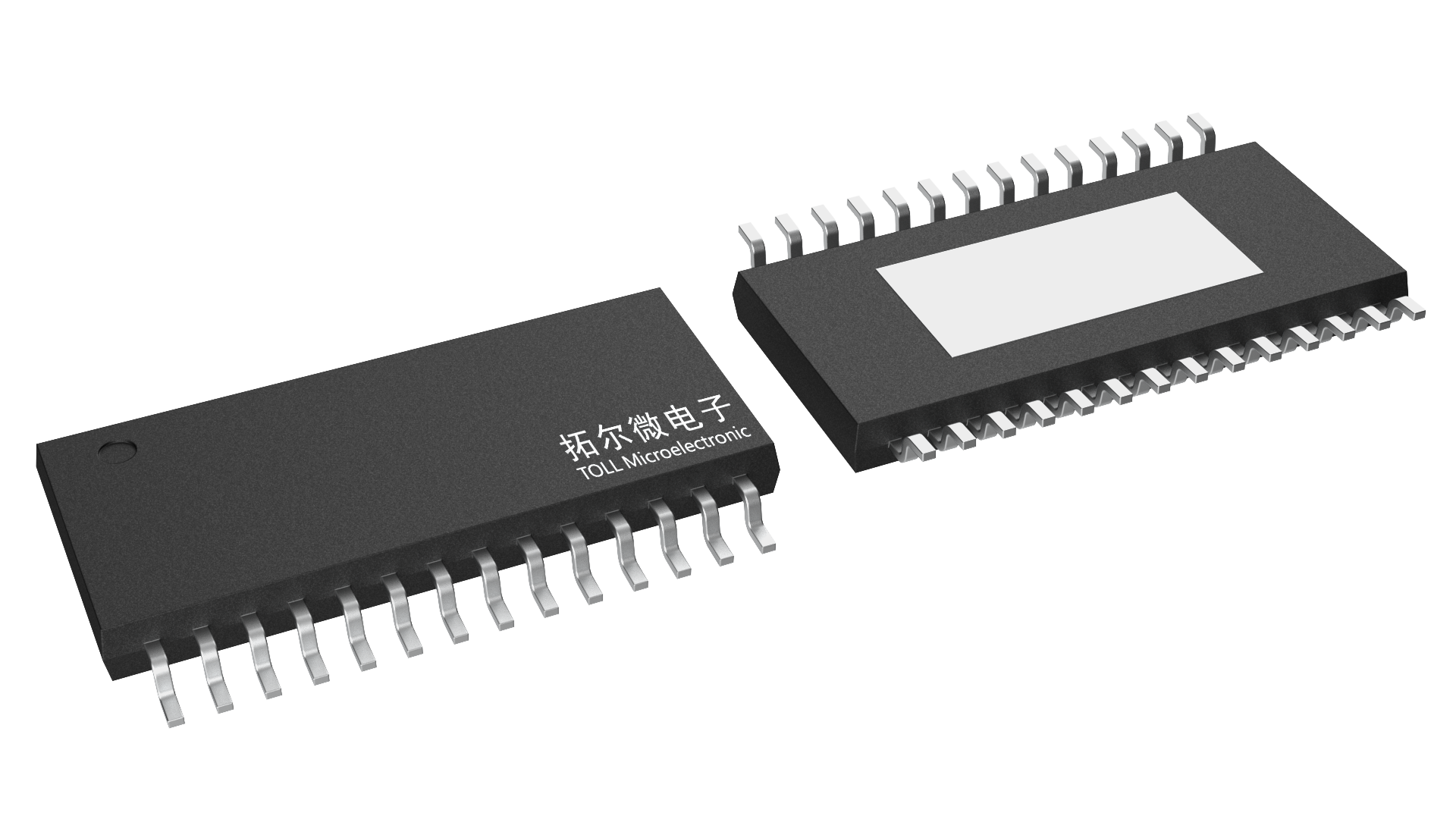

TMI8420 步进电机驱动 IC
数据表
和记AG
TMI8420_DS_CN_V1.1
产品详细信息

产品详细信息

特性
说明

·工作电压范围：8V to 45V

·PWM 微步进步进电机驱动器

– 内置微步进分度器

– 高达 1/32 微步

·多种衰减模式

– 混合衰减

– 慢速衰减

– 快速衰减

·2.5-A 最大驱动电流（25℃时）

·简单的控制接口 STEP/DIR

·低功耗休眠模式

·内置 3.3V 基准电压输出

·保护功能

– 过流保护(OCP)

– 热关断(TSD)

– VM欠压锁定(UVLO)

– 故障状态指示引脚(nFAULT)

·封装形式：

– HTSSOP28

TMI8420 为打印机、扫描仪和其他自动化设备应 用提供了集成的电机驱动器解决方案。该器件具 有两个H 桥驱动器和一个微步进分度器，旨在驱动双极步进电机。输出驱动器模块由 N 沟道功率MOSFET 组成H 桥，且每个H桥输出可以 驱动高达 2.5 A 的电流。

简单的 STEP/DIR 接口可以方便的连接到控制器电路。MODE 引脚最大可以允许在高达 1/32 微步的全步进模式下使电机运行。同时衰减模式 是可配置的，因此可以选择慢衰减、快速衰减或 混合衰减。提供了一种低功耗休眠模式，用于关 断内部电路，以实现超低的电流损耗。此休眠模 式可使用特定的nSLEEP 引脚进行设置。

TMI8420 封装形式是HTSSOP28，符合ROHS规范，引脚框架100%无铅。
